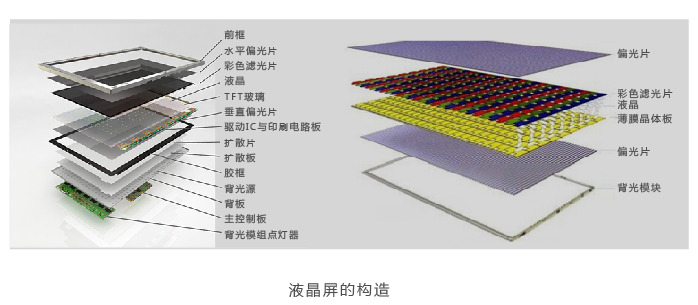

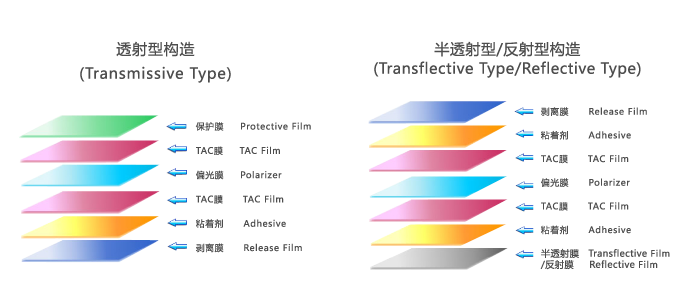

偏光片構成

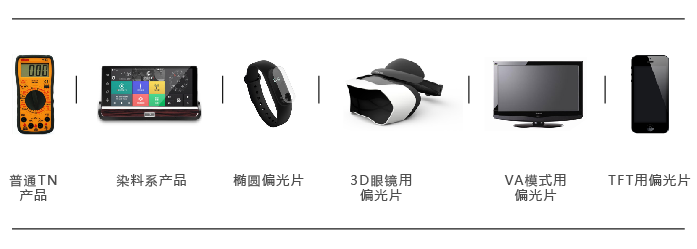

偏光片主要應用

偏光片檢測需求

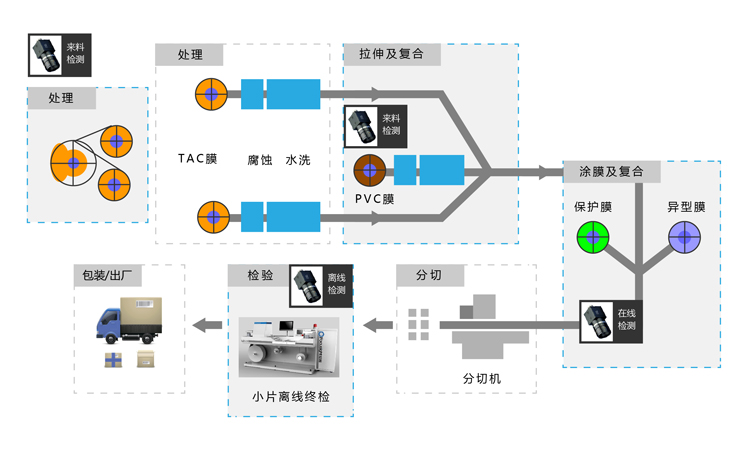

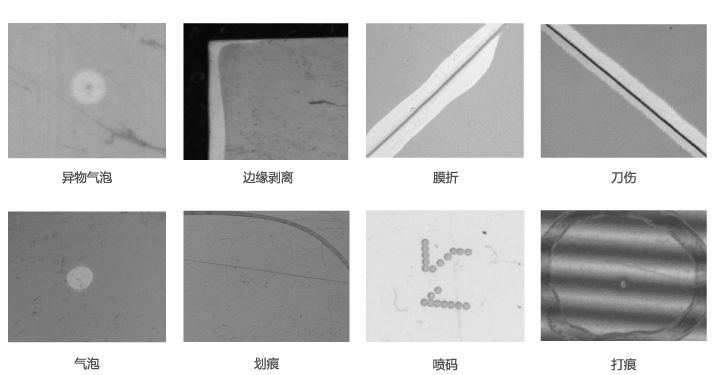

由于環境、設備和人等多方面原因，造成偏光片在生產過程中，包括切開、前處理、拉伸、涂膜、分切和檢驗等各環節都有可能產生缺陷，缺陷的主要類型包括：異物、氣泡、打痕(凹坑)、凸起(金字塔)、折痕、劃傷和剝離等幾種。

征圖偏光片檢測解決方案--檢測點

征圖偏光片檢測解決方案—產品系列

FS-Inline 在線檢測

檢測方式

1） 在線檢測--卷材到卷材

2） 在線檢測—卷材到大片材

價值點

1）實時檢測復合過程中的異物氣泡、氣泡、劃痕缺陷

2）原材料邊裂檢測（避免后道工序的原材料浪費；可追溯）

設備優勢

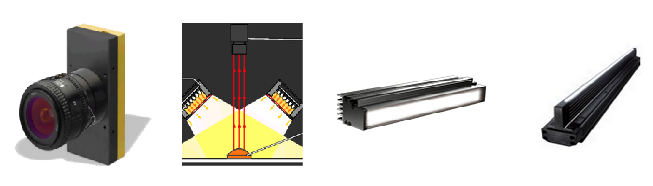

多相機高精度：0.015mm精度，8K/16K線陣相機

特殊定制光源：針對異物/氣泡、縱向劃痕、原材料邊裂

自主研發檢測軟件：軟件自主設計、開發和維護

本土化服務團隊：常州、華南分公司營銷服務團隊

FS-ROLL 復卷檢測

檢測方式

倒卷/復卷檢測--卷材到卷材

價值點

1）原材料邊裂、異物、氣泡、劃痕檢測

2）避免后道工序的原材料浪費

3）可追溯原材料問題

設備優勢

多相機高精度：0.015mm精度，8K/16K線陣相機（幅寬可定制）

特殊定制光源：針對原材料邊裂、異物、氣泡、劃痕檢測

3種檢測缺陷處理模式：單點模式、篩選模式、離線剔除模式

自主研發檢測軟件：軟件自主設計、開發和維護

本土化服務團隊：常州、華南分公司營銷服務團隊

FS-160 離線檢測

國內首家具有偏光片打痕缺陷解決方案

國內首家離線偏光片檢測整機設備制造商

檢測方式

離線檢測—小片材檢測檢品機

價值點

小片材缺陷終檢，全面檢測打痕、異物氣泡、劃痕、邊緣等缺陷

設備優勢

檢測能力：打痕、異物氣泡、邊緣、劃痕、噴碼、劃線等綜合檢測和剔除

高速高性能：檢測速度3片/秒（10800片/小時），幅寬max：160*90

特殊定制光源：針對打痕等凹凸缺陷特殊光源

自主研發檢測軟件：軟件自主設計、開發和維護
