【征圖·智見】征圖新視2.5D成像：精密制造的"黃金檢測方案"，如何重構工業視覺邊界？
在鋰電高精尖制造領域，微米級缺陷的穩定檢出、高速產線的效率適配、高反光/復雜表面的干擾消除，一直是懸在質量管控上空的"三座大山"。傳統2D視覺"看不透深度"，3D方案"快不起來、成本下不來"，當行業在二維與三維的技術夾縫中尋找最優解時，深耕機器視覺17年的國家級專精特新"小巨人"——征圖新視，以自主光學與AI技術為矛，將2.5D成像打造成突破行業瓶頸的標配方案，用"介于2D與3D之間"的獨特技術路徑，開辟了精準檢測的新藍海。
一、2.5D成像：不是2D的延伸，更不是3D的妥協
很多人對2.5D存在認知誤區：它并非簡單的"2D+深度信息"，也不是3D技術的低配版，而是一套獨立的精密計算成像體系——通過定制化結構光源，采集多相位、多角度的2D圖像，再經自研算法合成，精準還原被測物體表面的曲率、形狀與相對高度特征，完美平衡"檢測精度、處理速度、部署成本"三大核心訴求。
目前工業領域主流2.5D技術分為兩大流派，征圖新視均實現自研突破與場景深耕：

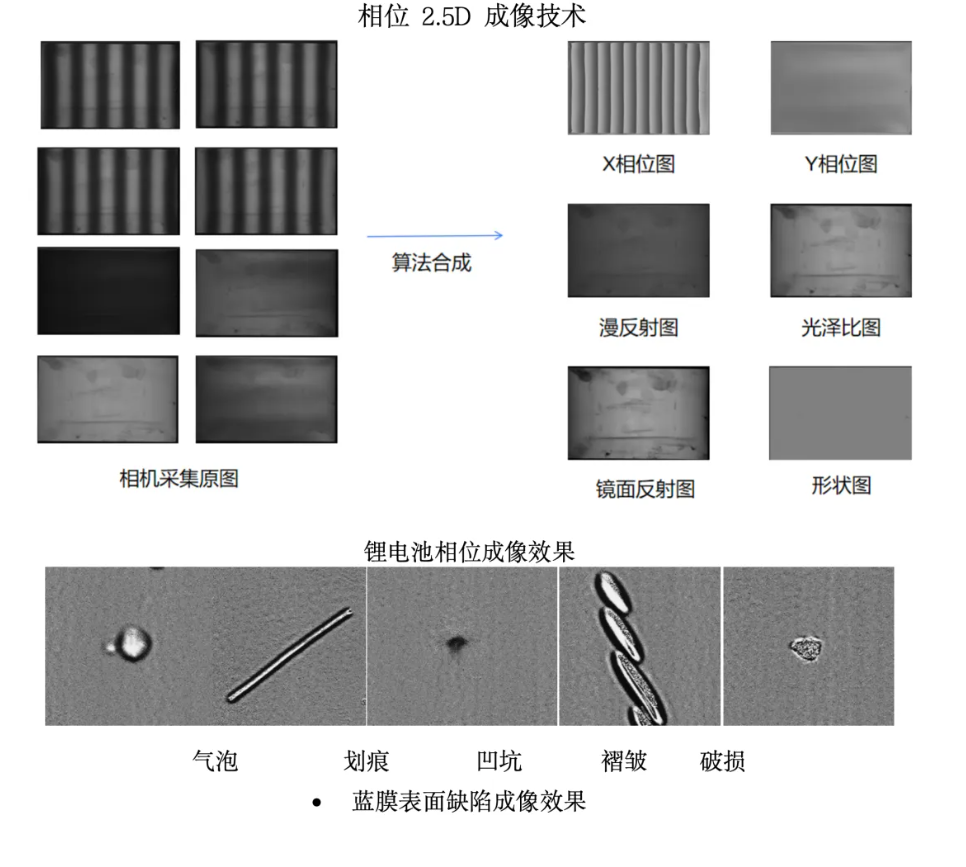

1. 相位法：高反光表面的"缺陷放大鏡"
核心原理：將高精度條紋光柵投射至物體表面，利用光線反射/透射的扭曲變形，解析相位變化數據，反演計算出表面斜率分布與三維形貌。
天生優勢：專門攻克鏡面、高反光、透明材質的檢測難題——徹底解決傳統視覺因過曝、反光干擾導致的漏檢誤檢，對極薄藍膜、拋光金屬、玻璃蓋板等場景的細微缺陷具備"極致敏感度"。
征圖落地效果：在鋰電池藍膜檢測中，可清晰捕捉氣泡、劃痕、凹坑、褶皺、破損等全類型缺陷， 膜內軟硬質異物也無所遁形；針對棱邊、膜內外混合缺陷場景，升級2.0算法后實現完美兼容，檢出穩定性遠超通用方案。

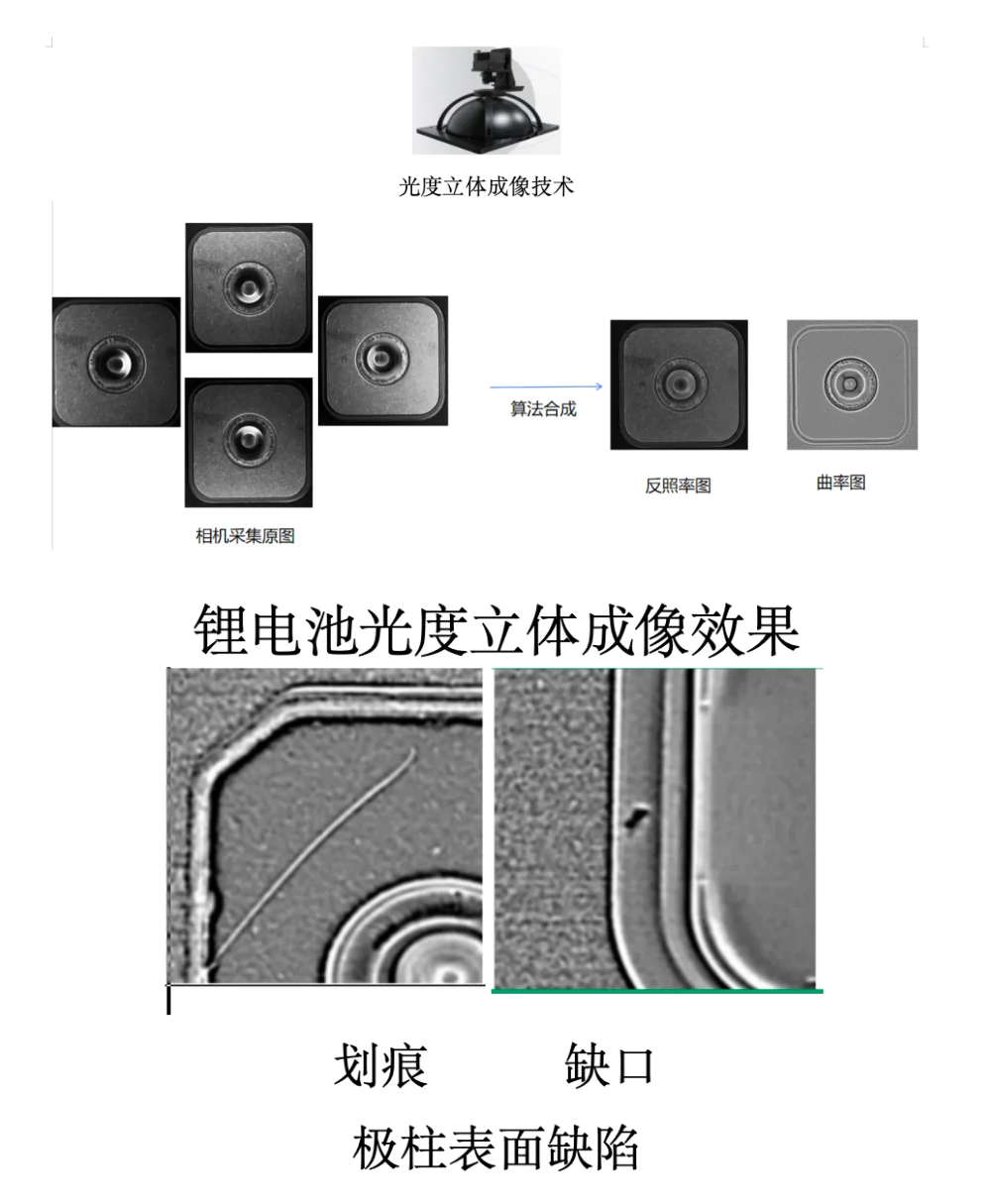

2. 光度立體法：漫反射表面的"形貌還原師"
核心原理：固定相機視角，通過多角度光源交替打光，拍攝多張明暗差異圖像，分析同一像素在不同光照下的亮度變化，反推表面法線方向與相對高度，無需復雜點云匹配。
天生優勢：對漫反射、粗糙紋理表面的細微缺陷（劃痕、凹坑、缺口、毛刺）極其敏感，成像速度快、硬件架構簡潔，性價比拉滿。
征圖落地效果：在鋰電池極柱、殼體等金屬部件檢測中，穩定呈現劃痕、缺口、凹坑等缺陷；自主開發面陣+線掃光度立體完整成像+算法方案，可靈活適配不同產線、不同工件的檢測需求，覆蓋更廣工業場景。
二、征圖2.5D：自研技術筑墻，跳出同質化"價格戰"
市場上2.5D方案層出不窮，但征圖新視從底層光學設計到頂層AI算法實現全鏈路自研，構建起難以復制的技術壁壘，徹底區別于通用化、組裝式的競品方案：
1. 相位2.5D：行業先行者，鋰電場景深度定制
?技術先發：2022年便完成相位2.5D成像技術研發并率先落地鋰電行業，是國內最早將該技術規?；瘧玫钠髽I(yè)之一，積累海量現場數據與工藝經驗。
?場景突破：針對鋰電藍膜檢測痛點，獨家升級2.0優化算法，解決行業普遍存在的"棱邊缺陷漏檢、膜內外缺陷難兼容"問題，缺陷檢出率提升30%+。
?穩定可靠：定制化高均勻性光柵光源+抗干擾解調算法，在產線振動、粉塵、溫變等復雜工業環境下，仍保持微米級檢測精度與99.9%+的穩定性。
2. 光度立體2.5D：全譜系覆蓋，適配多元場景
?技術完整：突破傳統光度立體的場景局限，同步推出面陣光度立體（適配靜止/低速工件、大視野檢測）與線掃光度立體（適配高速流水線、連續卷材檢測）兩套完整方案。
?算法智能：融合AI缺陷識別與形貌增強算法，自動區分"真實缺陷"與"紋理干擾"，大幅降低誤檢率；支持缺陷自動分類、定位、尺寸測量與數據上傳，對接MES系統實現全流程追溯。
?硬件極簡：基于標準2D工業相機+定制光源，無需昂貴3D傳感器、無需復雜點云重建，系統部署與維護成本直降50%+。
三、三大核心優勢：碾壓傳統方案，定義"黃金檢測標準"
相比傳統2D、3D視覺方案，征圖2.5D成像以"精準、高速、低成本"的三重優勢，成為精密制造的"黃金方案"：
1. 極致精準：微米缺陷"無所遁形"，告別漏檢誤檢
?突破2D視覺"深度盲區"：不僅能檢測平面劃痕、臟污，更能精準識別凹坑、凸起、褶皺、膜內異物等傳統2D無法捕捉的形貌缺陷，精度達微米級。
?消除3D視覺"特征丟失"：保留完整2D紋理信息的同時疊加深度特征，避免3D點云重建時的細節模糊，對微小、隱蔽、復合型缺陷的檢出能力遠超3D方案。
?鋰電/3C實戰：穩定檢出鋰電池藍膜0.1mm級氣泡、極柱0.03mm級劃痕、3C電子元件納米級毛刺，缺陷檢出率≥99.9%，誤檢率≤0.1%。
2. 速度為王：兼顧高精度與高產能，匹配高速產線
?成像效率碾壓3D：無需耗時點云重建，單工位實現毫秒級成像；線掃方案最高行頻達200kHz+，完美適配鋰電、3C行業的高速產線。
?處理架構優化：采用并行算法+硬件加速，單次采集即可輸出"缺陷增強圖、深度偽彩圖、形貌輪廓圖"等多重數據，實現"一次成像、全缺陷檢測"，檢測效率是傳統3D方案的3-5倍。
?產線價值：無需降速檢測、無需增加工位，在不影響產能的前提下，實現產品100%全檢，助力企業"提質不減速"。
3. 成本友好：性價比高，降低工業視覺落地門檻
?硬件成本：基于通用2D工業相機+定制光源，無需采購高價3D激光/結構光傳感器，硬件投入較3D方案有很大的優勢。
?部署成本：系統架構簡潔、調試周期短，對安裝環境、振動控制要求更低，部署與調試成本大幅降低；支持快速換型，適配多品類產品混線生產。
?維護成本：無復雜運動部件、無易損耗3D光學組件，后期維護簡單、故障率低，全生命周期成本大幅低于3D方案。
四、為何是征圖？17年深耕，做工業視覺的"長期主義者"
作為國家級專精特新"小巨人"企業，征圖新視17年專注機器視覺領域，始終堅持"技術自主、場景深耕、客戶至上"的理念：
?技術壁壘：核心光學、算法、軟件100%自主研發，擁有百余項專利與軟著，打破國外技術壟斷，打造"中國智造"的視覺名片。
?行業沉淀：深度服務鋰電、3C、半導體、汽車零部件等高端制造領域，服務數百家行業龍頭，積累數萬級工業場景案例，懂工藝、更懂痛點。
?方案價值：不做"技術堆砌"，只為客戶提供"最合適、最穩定、最具性價比"的檢測方案——用2.5D技術，讓"高精度檢測"不再是高成本、低效率的代名詞。
【結語】在精密制造邁向"高品質、高效率、智能化"的今天，2.5D成像已不再是"可選項"，而是"必選項"。征圖新視以17年技術積淀，將2.5D成像從"概念技術"打磨成"工業標配"，用"精準、高速、低成本"的核心價值，為鋰電、3C等行業破解檢測難題、筑牢質量防線。
未來，隨著制造精度與效率要求的持續提升，征圖2.5D成像技術將持續迭代升級，融合更智能的AI算法、更高速的成像硬件，不斷拓展工業視覺的邊界，成為中國高端制造品質升級的"視覺引擎"。
