設備特點

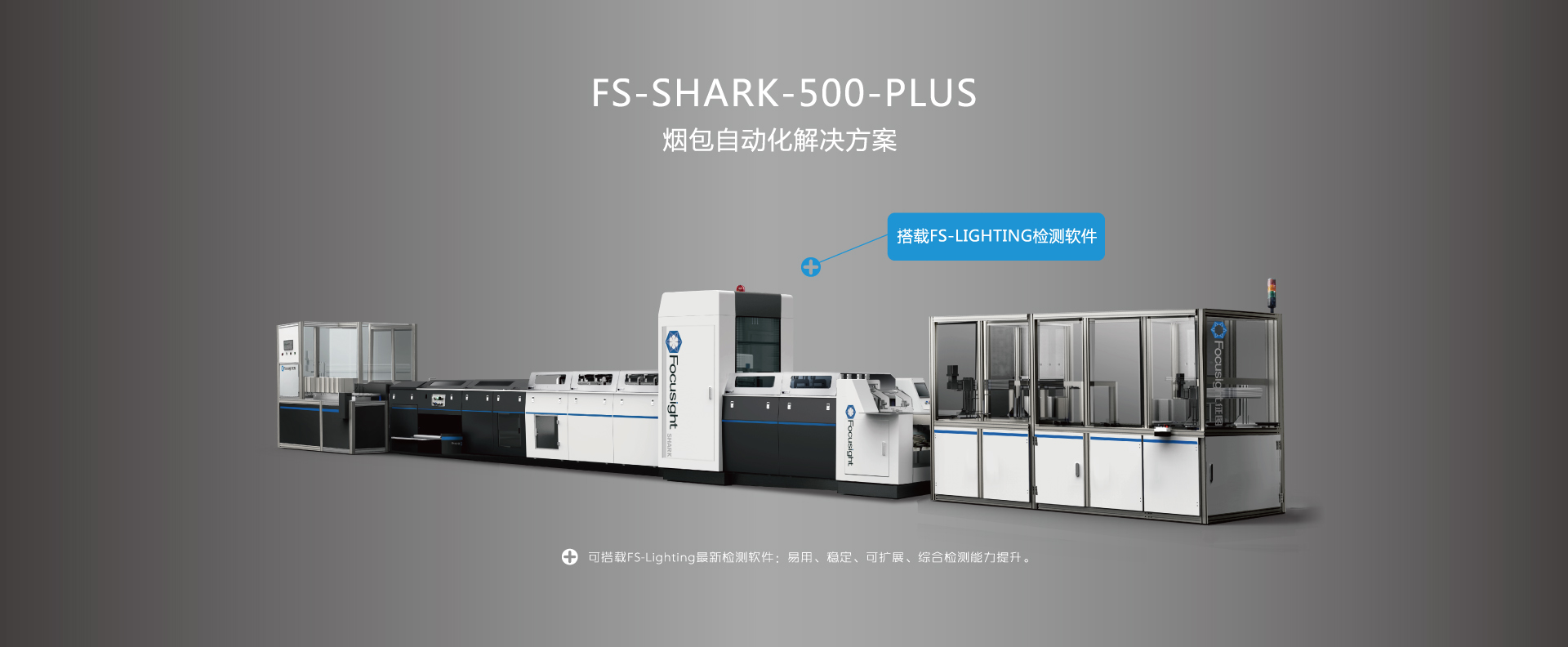

- 設備名稱 FS-Shark 500 / FS-Shark 650
- 最高檢測速度 300米/分鐘
- 最大檢測尺寸（長度*寬度） 480mm*420mm / 630mm*480mm
- 最小檢測尺寸（長度*寬度） 90mm*90mm / 90mm*90mm
- 紙張克重 150g/mm2-450g/mm2 / 150g/mm2-450g/mm2

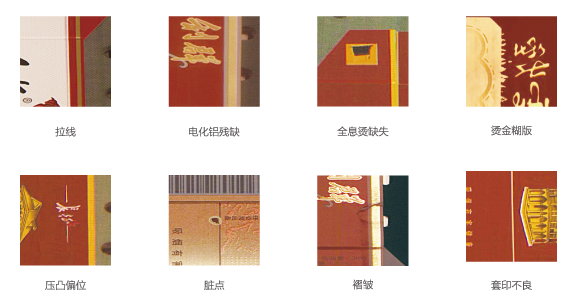

- 最小點檢測尺寸（臟污、墨點） 0.15mm2（對比度＞20DN）/ 0.2mm2（對比度＞20DN）
- 最小線檢測尺寸（拉線等） 寬度 ≥0.12mm，寬度 ≥5mm / 寬度 ≥0.15mm，寬度 ≥5mm
- 色差檢測 △E≥3 / △E≥3
- 套印檢測 ±0.1mm / ±0.15mm
- 占地尺寸（長度*高度*寬度） 7750mm×3150mm×2300mm / 8300mm×3250mm×2300mm
- 整機重量 4000kg / 4500kg
- 氣源要求 0.8Mpa / 0.8Mpa
設備優勢
主要適用煙盒、藥盒單張檢測；其他日化/電子/食品等單張盒檢測可選用；
- 煙盒/藥盒等全工藝檢測，可變信息檢測功能全面；
- 整線可以整體聯機運行，也可以單獨機臺運行或其中幾個機臺聯合運行。
- 最新的FS-LIGHTING檢測軟件，自動建模，易于掌握，檢測效率更高。
- 顏色測量分色及多倉配合實現分色差管理；
- 最高速度12萬/小時， 2個人開機，實現聯線打包，節省人工。

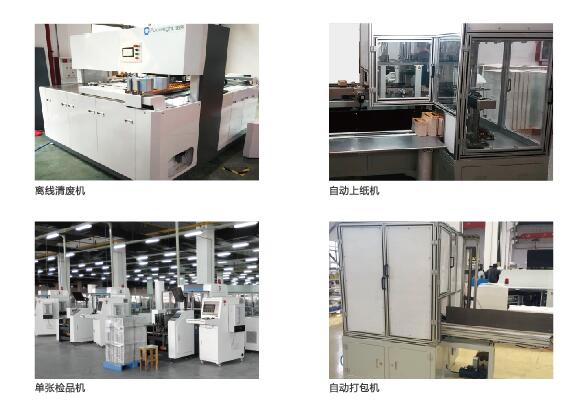

- 可連接離線清廢機，實現離線清廢、自動上紙檢測、打包等功能。
- 自動打包機可以一對一對接檢品機自動捆扎，也可以人工上料自動捆扎。
應用行業
煙包
